design Barcaccia Stefano
biblioteca degli Arconi
Perugia, Italia
acciaio inox satinato
foto Alessandra Chemollo






facciata continua
in metalli pregiati
acciaio inox satinato
foto Alessandra Chemollo

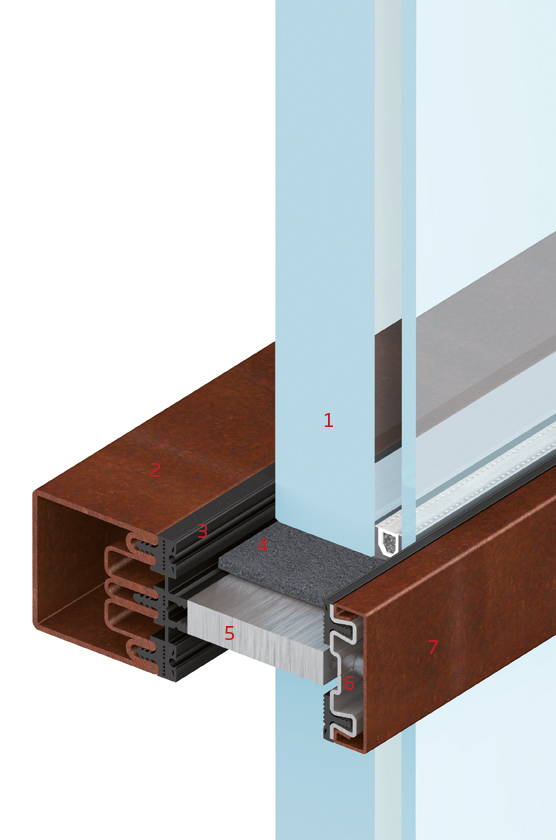

Facciata continua autoportante a montanti e traversi resistente al fuoco EI 30-60-90,
con pressore esterno disponibile in quattro materiali
Nel sistema 4F AF, utilizzabile indifferentemente come partizione interna o come parete esterna, sono previste compartimentazioni che, adottando profili di diversa grandezza, utilizzando materiali e tipologie di vetro appropriati e accessori appositi, consentono di personalizzare le soluzioni e rendono il sistema versatile.
EN 13830:2020 |
prestazioni massime certificate |
|
---|---|---|
EN 12152 | permeabilità all’aria | AE |
EN 12154 | tenuta all’acqua statica | RE1500 |
EN 13116 | resistenza al carico del vento (carico aumentato) | ± 3,0 kN/m² |
EN 13116 | resistenza al carico del vento (carico ammesso) | ± 2,0 kN/m² |
ENV 13050 | tenuta all’acqua dinamica | 250Pa/750Pa |
EN 14019 | resistenza agli urti | I5/E5 |
EN13501 | comportamento al fuoco | EI 30-60-90 EW 30-60 |
Facciata continua applicabile a sottostruttura portante,
con pressore esterno disponibile in quattro materiali
4F 2 è un sistema per facciate riportate a taglio termico, applicabile tramite appositi profili e guarnizioni a ogni trave in acciaio o in legno, garantendo le stesse elevate caratteristiche prestazionali. Le copertine esterne sono nei pregiati metalli Secco.
EN 13830:2020 |
prestazioni massime certificate |
|
---|---|---|
EN 12152 | permeabilità all’aria | AE |
EN 12154 | tenuta all’acqua statica | RE900 |
EN 13116 | resistenza al carico del vento (carico aumentato) | ± 3,0 kN/m² |
EN 13116 | resistenza al carico del vento (carico ammesso) | ± 2,0 kN/m² |
ENV 13050 | tenuta all’acqua dinamica | 250Pa/750Pa |
EN 14019 | resistenza agli urti | I5/E5 |
Facciata continua autoportante in metalli pregiati
4F 1 è un sistema per facciate continue a taglio termico, in metalli pregiati. Montanti e traversi hanno sezioni strutturali di profondità 50|80|100|120|150|180 mm e larghezza 50 mm.
Il vetro, dello spessore fino a 56 mm, è inserito frontalmente, appoggiato su appositi supporti. 4F 1 è provvista di appositi fondini, completamente a scomparsa, in acciaio inox per la giunzione di testa dei montanti con i traversi.
EN 13830:2020 |
prestazioni massime certificate |
|
---|---|---|
EN 12152 | permeabilità all’aria | AE |
EN 12154 | tenuta all’acqua statica | RE1500 |
EN 13116 | resistenza al carico del vento (carico aumentato) | ± 3,0 kN/m² |
EN 13116 | resistenza al carico del vento (carico ammesso) | ± 2,0 kN/m² |
ENV 13050 | tenuta all’acqua dinamica | 250Pa/750Pa |
EN 14019 | resistenza agli urti | I5/E5 |
foto Luca Ippolito
foto Marco Capelletti
foto Alessandra Chemollo
acciaio Corten
foto Aleksandar Petrovic

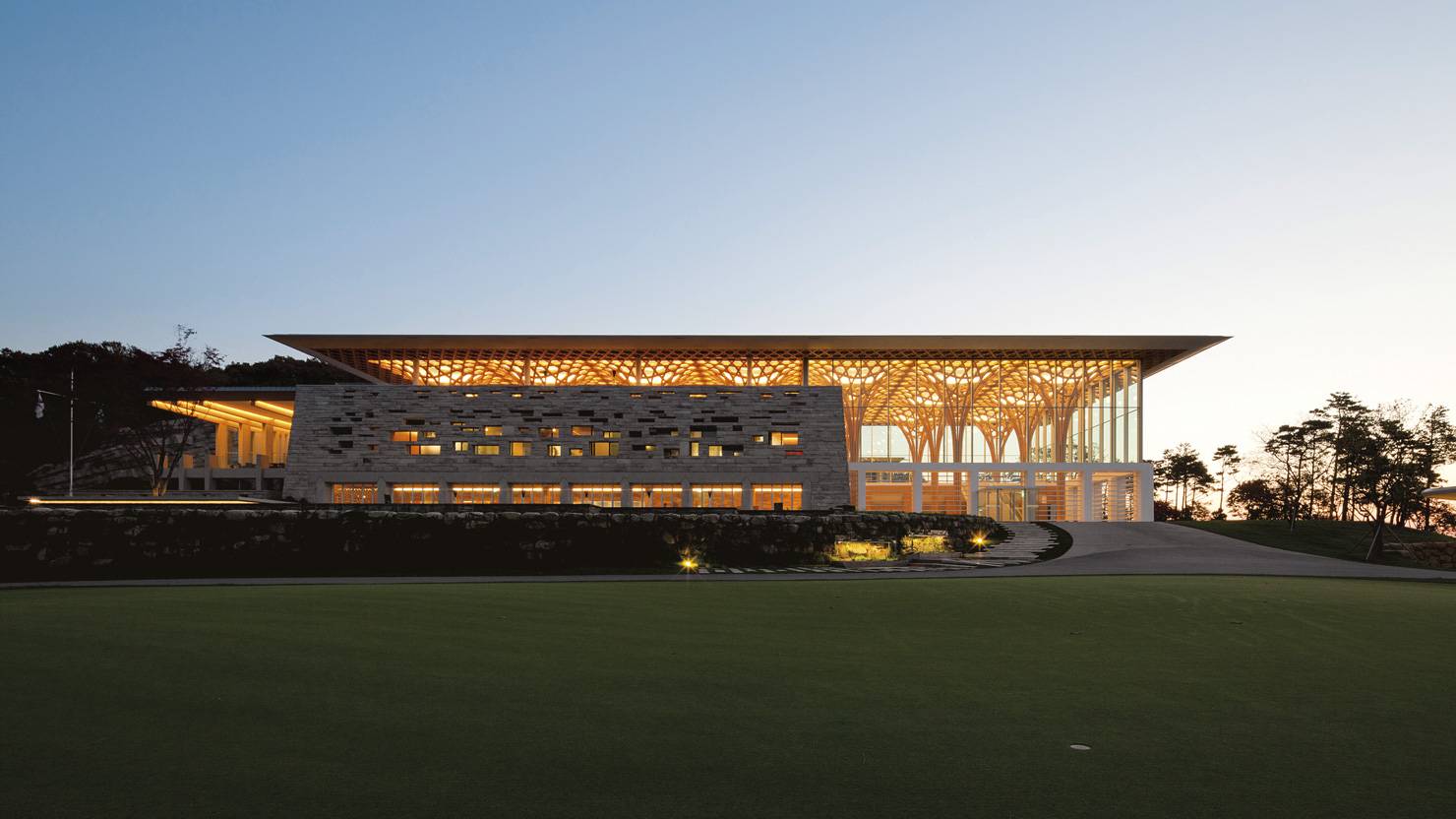

acciaio zincato
foto Hiroyuki Hirai
foto Daniele Nalesso
