OS2 75

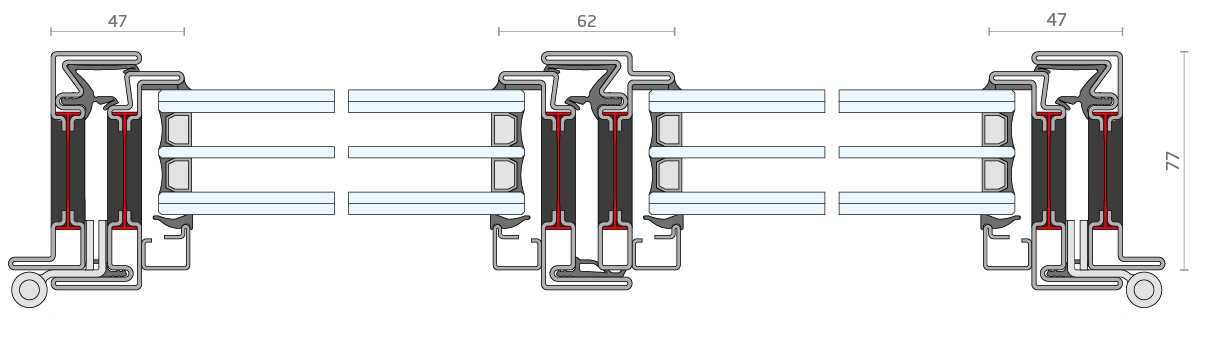

OS2 75 è il ferrofinestra a taglio termico in metalli pregiati, con profili minimali da 27 mm, nodo centrale tra le due ante di soli 62 mm, profondità 77 mm per alloggiare vetri fino a 50 mm. Il sistema è l’unico nel disporre di tutte le tipologie di apertura, anta ribalta, libro, bilico, alzante scorrevole, antieffrazione, con la possibilità di avere sempre la stessa sezione a vista.

PROSPETTO
Sono oltre 40 i profili tra cui scegliere per dare soluzione a qualsiasi esigenza formale o funzionale di progetto. I profili possono avere vetri complanari e non complanari, sottolineare i bordi delle finestre oppure renderli impercettibili, comporre nel disegno della facciata ante fisse e apribili in modo indifferenziato.
Per distinguere meglio le varie possibilità di scelta, si sono creati due sottosistemi: OS2 75.1 e OS2 75.2
75.1
ante distinguibili in prospetto,
vetri non complanari fra ante e fissi
75.2
nodi sempre uguali fra ante e fissi
e con vetri complanari





75.1 il nodo centrale della porta a due ante ha sezione ridotta, mentre sono marcati i profili che la incorniciano

75.2 i profili del perimetro del serramento hanno lo stesso disegno del nodo centrale

75.1 vetrata scandita da sottili profili con l’apertura a due ante in evidenza al centro

75.2 i profili rendono impercettibili le differenze tra porte a due ante e fissi
FERMAVETRI
configuraI piccoli profili posti davanti al vetro per fissarlo sono anch’essi elementi di design dell’infisso e sono prodotti nelle stesse finiture del serramento

rettangolare

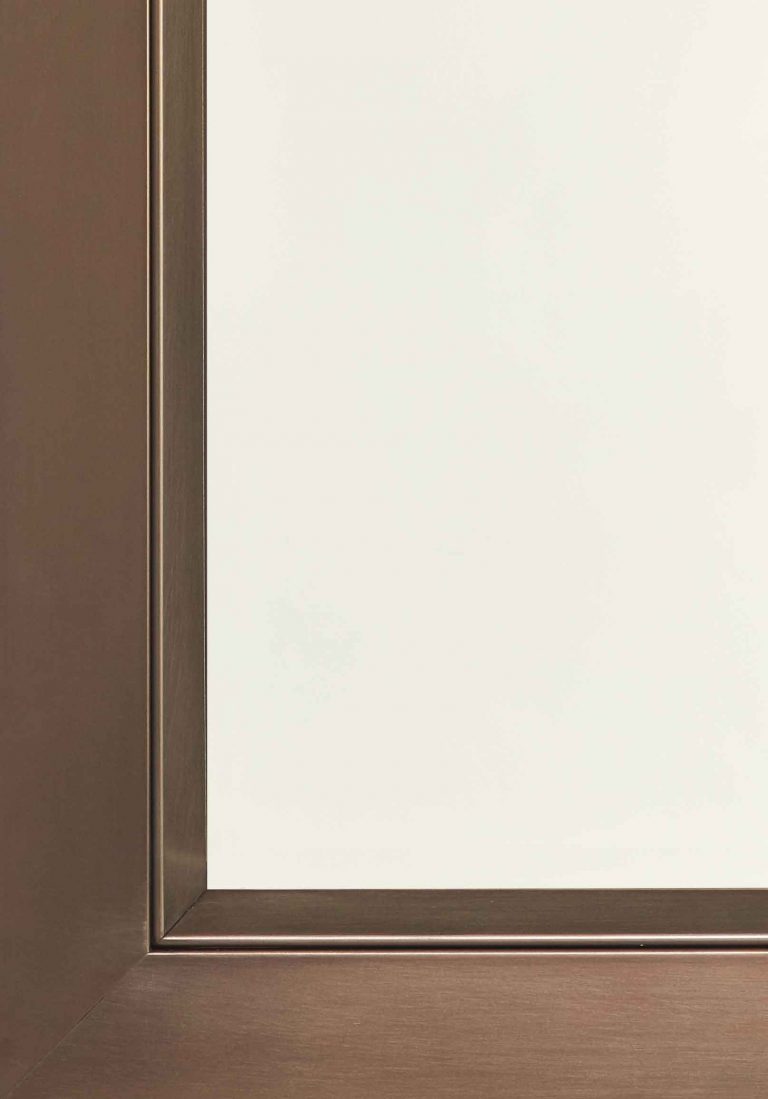

triangolare

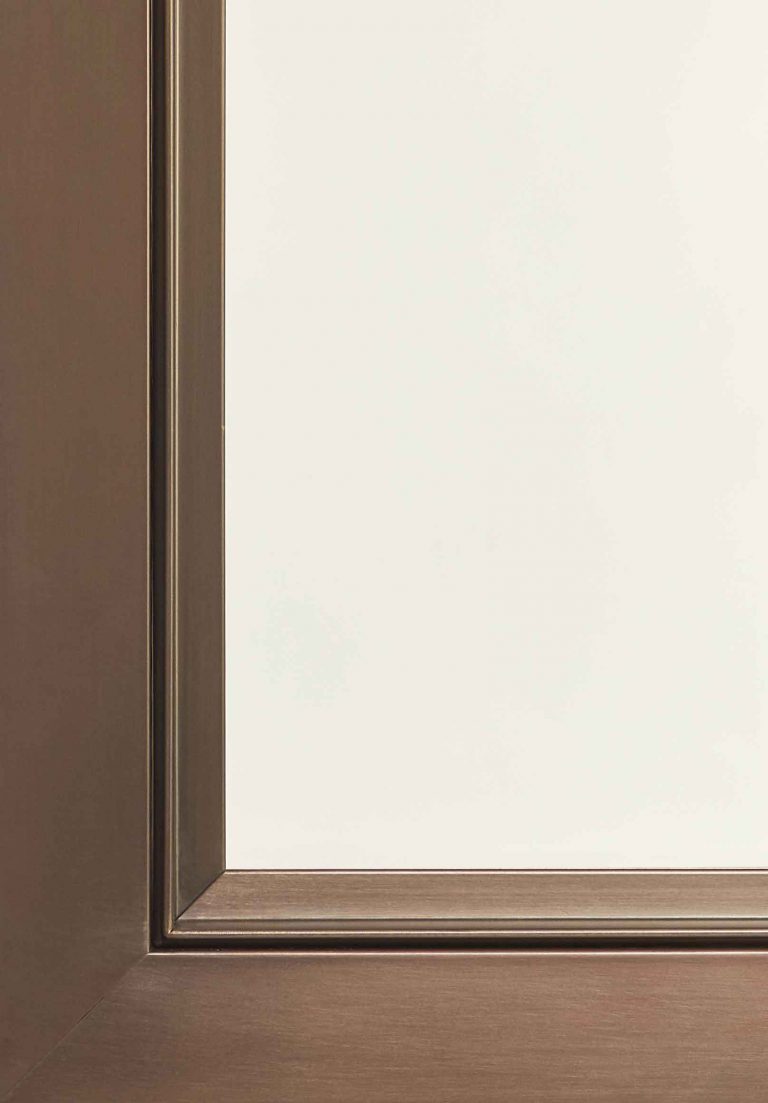

thin

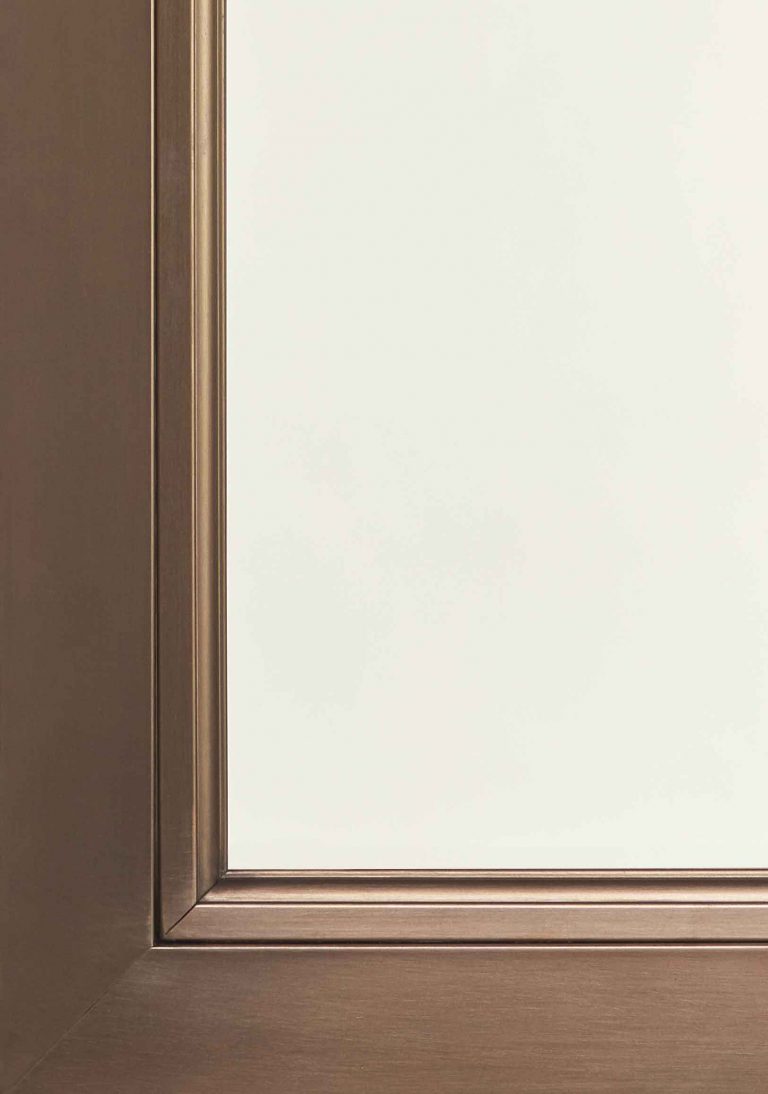

quadrato stondato
CERNIERE
approfondisciPer meglio integrarsi nel serramento le cerniere sono snelle, minimali e nelle stesse finiture dell’infisso.
Nell’anta ribalta le cerniere possono essere a scomparsa

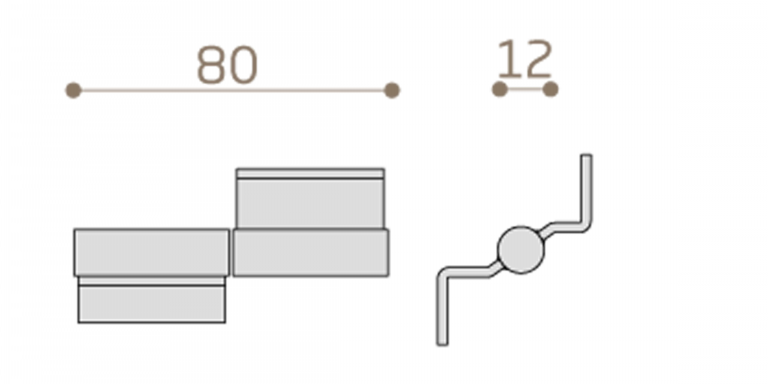

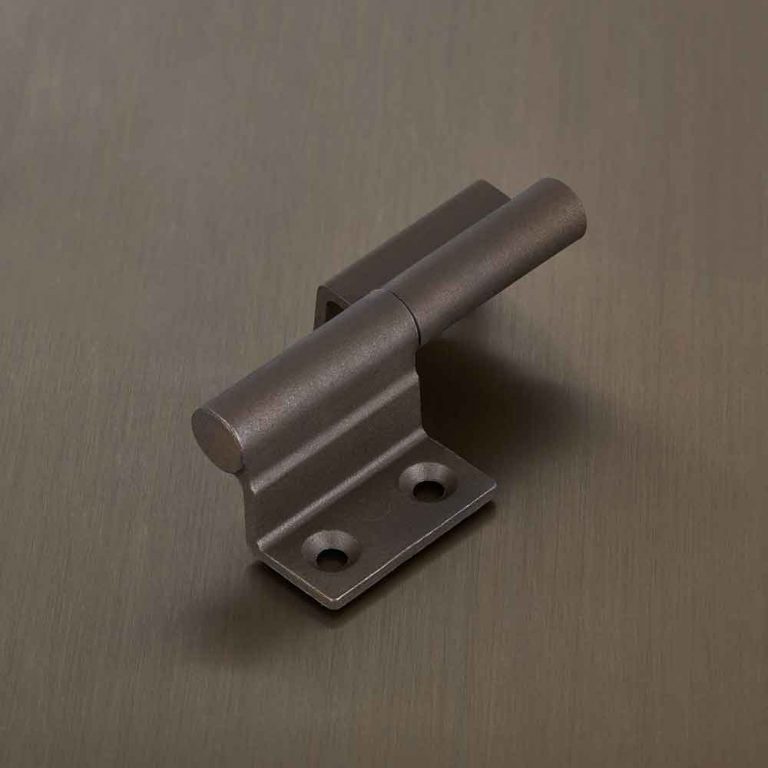

Due Ali
- acciaio inox
- corten

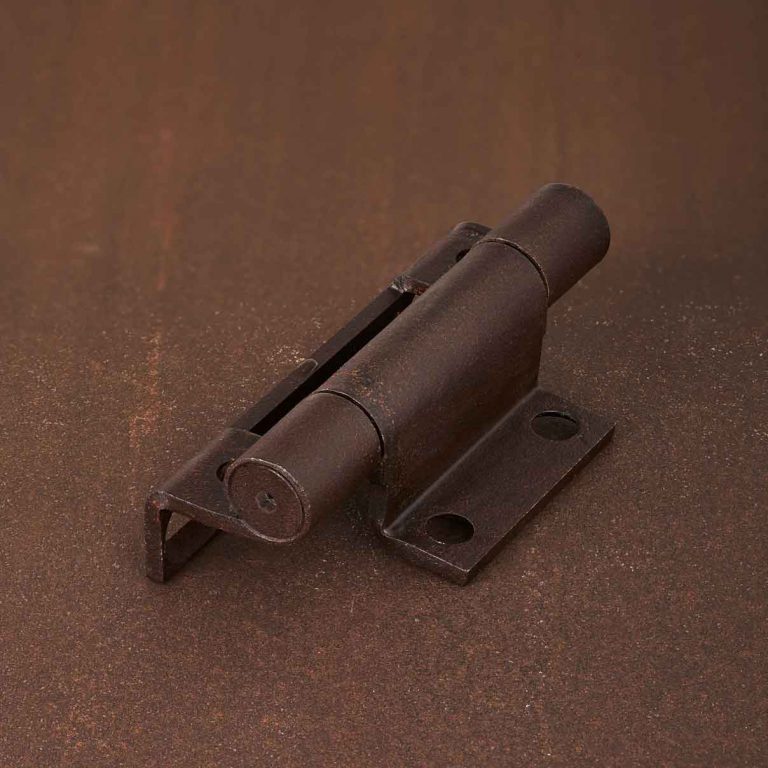

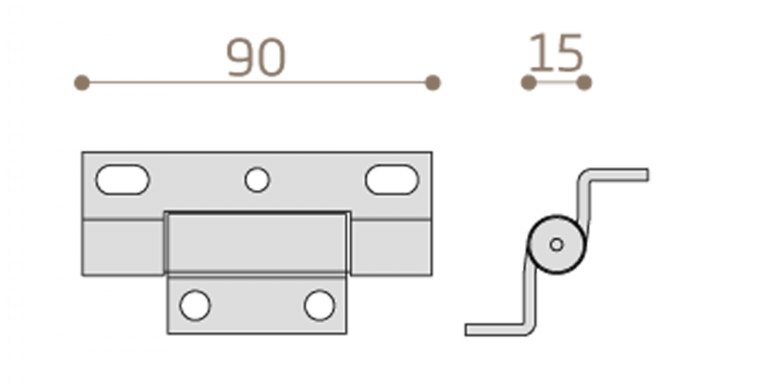

Tre Ali
- acciaio inox
- corten
MANIGLIE
approfondisciDiscrete, geometriche, minimali e nelle stesse finiture dell’infisso, le maniglie si integrano perfettamente nel serramento

Vitruvio Tronca
- acciaio inox
- ottone

Vitruvio Quadra
- acciaio inox
- corten

Vitruvio Tonda
- acciaio inox
- ottone

Vitruvio Ovale
- acciaio inox
- ottone
MATERIALI
approfondisciOS2 75 è disponibile in 4 pregiati metalli anche nella combinazione Bi-materiale, abbinando due differenti materiali fra interno ed esterno

acciaio zincato
- verniciato

acciaio inox
- scotch brite
- brunito

corten
- ossidato

ottone
- naturale
- brunito

FINESTRA apertura interna
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 8A |
EN 12210 | resistenza al carico del vento | C4 |



FINESTRA apertura esterna
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 8A |
EN 12210 | resistenza al carico del vento | C4 |
EN 12567-1 | tramittanza termica | 1,04 W/m2K |
PAS 24:2016 | resistenza all’effrazione | PAS 24 |



FINESTRA anta ribalta
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 8A |
EN 12210 | resistenza al carico del vento | C4 |
EN 717-1 | prestazione acustica | 46 dB |
EN 12567-1 | tramittanza termica | 1,04 W/m2K |
PAS 24:2016 | resistenza all’effrazione | PAS 24 |



FINESTRA billico orizzontale
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 7A |
EN 12210 | resistenza al carico del vento | C5 |
EN 12567-1 | tramittanza termica | 1,48 W/m2K |



FINESTRA bilico verticale
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 6A |
EN 12210 | resistenza al carico del vento | C4 |
EN 12567-1 | tramittanza termica | 1,48 W/m2K |



PORTA apertura interna
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 3 |
EN 12208 | tenuta all’acqua | 1A |
EN 12210 | resistenza al carico del vento | C1 |
EN 12567-1 | tramittanza termica | 1,02 W/m2K |



PORTA apertura esterna
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 3 |
EN 12208 | tenuta all’acqua | 1A |
EN 12210 | resistenza al carico del vento | C1 |
EN 12567-1 | tramittanza termica | 1,02 W/m2K |



PORTA alzante scorrevole
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 5A |
EN 12210 | resistenza al carico del vento | C3 |



PORTA libro
EN 14351-1:2016 |
prestazioni massime certificate |
|
---|---|---|
EN 12207 | permeabilità all’aria | 4 |
EN 12208 | tenuta all’acqua | 5A |
EN 12210 | resistenza al carico del vento | C3 |
EN 12567-1 | tramittanza termica | 1,2 W/m2K |
